雷达升级解决方案

点击次数: 3960 更新时间

我们的硬件和软件可以提供一个老雷达的升级系统:一个采用新技术和工艺被 PSR 和 SSR 合装雷达的提取器,结合 RASS-S 和 RASS-R 的应用,我们的 Radar Upgrade 可以延长雷达的使用周期。

一、雷达的提取器升级

升级PSR雷达提取器的目的是延长老雷达的使用寿命。升级的第一步是使用RASS软件记录工具采集一段雷达系统运行时的数据。在实时的运行之前记录文件将被重放用于测试新处理器的软件模型。不同的环境条件的数据库将被评估。例如,恶劣的天气条件或风车的记录将被用于建立应对算法。在最终的实时运行将运行几个月的“影子”模式,目的是在不影响雷达实际运行的情况下,验证新系统的稳定性和建立信赖。

二、一次雷达提取器 PRE790


 PRE790 是与 NAMSA( 北约维护和支持机构 ) 协作开发的,目的是为了延长机场一次进境雷达系统使用寿命且提升系统性能。尽管起初是针对 Thomson TA 10M 进行开发,但这个系统也很容易适用于其它雷达(如: Watchman AR-51, TPQ-36, S743D and S723 )。

雷达升级中主要的步骤是替换完整的接收机处理单元,使用现代的雷达处理技术使效果得到立即地提升。

三、主要特点:

1、模拟信号的同步采样提供I 和Q数据信号;

2、完整的多普勒处理技术替换了MTI处理记录技术;

3、16位的FFT处理;

4、连续假预警滤除;

5、目标检测概率的提升。

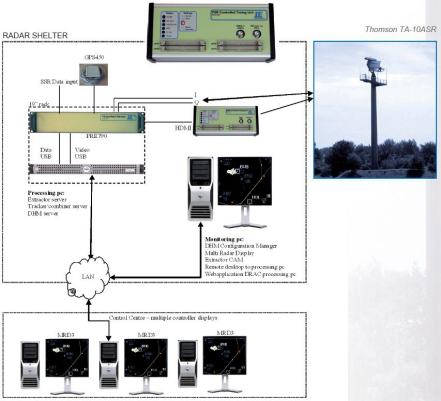

PRE790的两个主要单元:视频处理单元和数据处理单元。视频处理单元采样模拟I/Q视频信号。数字化的视频信号交由内部DSP,用于下一步的预处理和数据简化。视频数据将使用时间信号(ACP,ARP和触发)和GPS450添加UTC时间戳进行校准。

数据处理单元包含4组穿行输入、输出端口。他能接收合装SSR雷达的提取器的串口输出的SSR目标。视频和数据处理单元通过单独的USB接口连接到处理PC。

四、PRE790通过以下软件进行完整的控制(安装在处理PC):

1、提取器功能:多普勒处理器和数字视频的点击提取;

2、合路器/轨迹功能:合路提取的PSR视频与SSR目标数据,并计算轨迹;

3、RASS-R数据处理软件模块(DHM):可以输出不同数据到LAN或串口用于PRE790的数据处理。DHM也可以在LAN上发送视频数据到ATC中心或其他客户端。

五、管理平台:

控制和监控(CAM)软件服务端,作为人机交换界面操控PRE790. 软件运行在一个远程监控的PC,作为一个控制终端。我们另外的两款产品,Intersoft-Electronics的MRD3多雷达显示或TMD3维护终端可以被安装在控制终端,显示点迹和视频数据的PPI显示。

PRE790的随即附件,一个可编程的控制时间单元将随机交付。这个模块用于雷达时间信号的入到PRE790的电平适配,由于厂商间的雷达时间信号彼此独立,这个接口模块针对每个类型的雷达特别设计的。
